Обратный клапан — это устройство автоматической защиты трубопровода, пропускающее среду только в одном направлении и перекрывающее линию при попытке потока двинуться обратно.
В отличие от запорной арматуры, которой управляет человек или привод, обратный клапан срабатывает сам, реагируя на перепад давления и направление движения среды. Его задачи: защита насосов от обратной раскрутки и гидроудара, предотвращение опорожнения напорных стояков, исключение перетоков между параллельными линиями и защита оборудования от попадания среды из смежных контуров. В системах отопления, водоснабжения, насосных станциях и технологических трубопроводах без него не обходится практически ни один напорный узел.

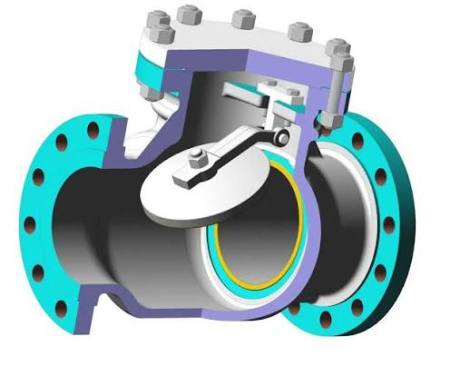

Конструктивно обратные клапаны делят на несколько семейств. Подъёмные имеют тарелку, которая поднимается по вертикальной оси под напором и опускается на седло при остановке потока; они дают высокую герметичность, но создают заметное гидравлическое сопротивление и применяются на малых и средних диаметрах. Поворотные (створчатые) несут тарелку на горизонтальной оси-шарнире: при прямом потоке она откидывается, при реверсе захлопывается; такие клапаны хороши на больших диаметрах и при умеренной загрязнённости среды. Шаровые обратные клапаны используют свободно перекатывающийся шар и удобны на вязких и загрязнённых средах. Отдельно стоят межфланцевые (wafer) — компактные одно- и двустворчатые модели, зажимаемые между фланцами.
Выбор типа начинается с диаметра и компоновки. На малых проходах при требовании высокой герметичности логичны подъёмные и пружинные модели; на больших диаметрах магистралей — поворотные одностворчатые; там, где критична монтажная длина и вес, — межфланцевые двустворчатые. Второй критерий — рабочая среда: для воды и пара подходят чугун и сталь с уплотнением EPDM, для агрессивной химии — нержавейка с PTFE или FKM, для загрязнённых и вязких сред — шаровые и поворотные конструкции без узких щелей, где не застревает взвесь. Третий критерий — PN и температура: индекс номинального давления и температурный derating задают предельные параметры корпуса и уплотнения.
Ключевой и часто упускаемый параметр — минимальная скорость потока открытия. Любой обратный клапан рассчитан на диапазон расходов: если фактическая скорость среды ниже порога, запирающий элемент не отжимается полностью и начинает вибрировать у седла, разбивая уплотнение и создавая шум. Поэтому диаметр клапана иногда сознательно берут меньше диаметра трубы — чтобы поднять локальную скорость и обеспечить устойчивое открытие. Подробные таблицы подбора по скорости и описание видов приведены на сайте, где собран профильный материал по обратной и запорной арматуре с практикой монтажа межфланцевых узлов.
Гидроудар — главный враг обратного клапана и одновременно сценарий, ради которого его часто и ставят. При резком останове насоса столб среды по инерции движется вперёд, затем разворачивается; если клапан закрывается слишком медленно, обратная волна бьёт по седлу с ударной нагрузкой, способной разрушить корпус и сорвать стыки. Решение — конструкции с быстрым закрытием: подпружиненные двустворчатые wafer-клапаны и тарельчатые модели с возвратной пружиной, закрывающиеся до прихода реверса. На ответственных насосных станциях иногда применяют клапаны с демпфером, плавно гасящие энергию закрытия и исключающие хлопок.
Критерии выбора удобно свести в порядок: функция и место установки, диаметр и компоновка, тип конструкции под загрязнённость и герметичность, материал корпуса и седла под среду, PN и температура с запасом, и обязательно — проверка диапазона расходов на устойчивое открытие. Не менее важны монтажные условия: направление по стрелке на корпусе, допустимое пространственное положение, чистота линии перед пуском и качество ответных фланцев. Обратный клапан стоит недорого относительно защищаемого оборудования, но грамотный подбор именно этого узла нередко определяет, переживёт ли насос ближайший аварийный останов без последствий.
